En este artículo, le presentamos las principales obligaciones relativas a las instalaciones que contienen gases de efecto invernadero o peligrosos, así como las tecnologías de detección que permiten cumplir con ellas para garantizar la seguridad de las personas y los bienes.
Control de estanqueidad según la normativa F-Gaz III

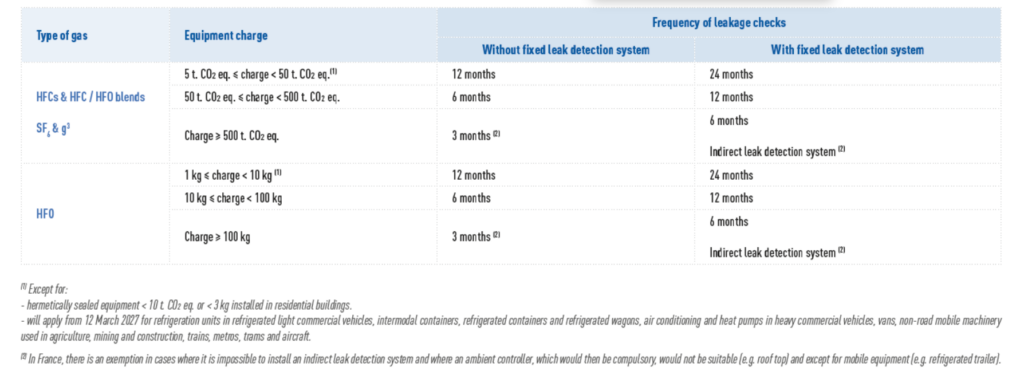

Todos los equipos con una carga superior o igual a 5 t. eq CO2 de HFC y mezcla de HFC/HFO o 1 kg de HFO deben someterse a un control de estanqueidad. Consulte la tabla de frecuencia de los controles a continuación.
Además, todos los equipos con una carga de HFC o mezcla de HFC/HFO superior o igual a 500 t. eq. CO2, así como aquellos que contengan 100 kg o más de HFO, deben estar equipados con un detector fijo (sistema de medición indirecta en Francia).
Es importante señalar que los sistemas de detección de fugas deben revisarse al menos una vez cada 12 meses para garantizar su correcto funcionamiento.
Detección de fugas según las recomendaciones de la norma EN 378.
Además de las normativas medioambientales, la norma europea EN378 aporta un complemento para garantizar la seguridad de las personas.
Establece que las salas de máquinas deben estar equipadas con detectores para garantizar la seguridad de los ocupantes. Para gases explosivos o peligrosos, el umbral de detección se fija en menos del 20 % del límite inferior de inflamabilidad y los detectores de amoníaco deben activar la ventilación, una alarma y desconectar la alimentación eléctrica externa.
Tipos de detección
Existen diferentes equipos de búsqueda y control de fugas: portátiles, fijos y por medidas indirectas. La detección por burbujas permite localizar con precisión la fuga.
Detectores portátiles:
Las fugas se señalan mediante una alarma sonora y visual y una pantalla de visualización. Este tipo de detector permite localizar con precisión la zona de la fuga. Debe seleccionarse en función del tipo de fluido refrigerante (HFC/HFO, A2L, hidrocarburos, etc.) y cumplir la norma EN14624. Antes de cada uso, se recomienda comprobar el correcto funcionamiento del aparato con un mini-check.
La detección por burbujas puede utilizarse como complemento. De hecho, la aplicación de Prestobul Max en las tuberías en el lugar donde se sospecha que se encuentra la fuga permitirá identificar con precisión el origen formando burbujas.
Controladores de ambiente:
- Se trata de un detector de fugas fijo para refrigerantes. Según los modelos, se trata de un sensor-emisor independiente con alarma, que puede utilizarse como detector autónomo o conectado a un sistema de control (como una central o un GTC, por ejemplo) a través de una conexión Modbus. Por lo general, están equipados con uno o varios relés para activar equipos de seguridad externos, como válvulas, ventiladores, alarmas generales, etc.
- Están equipados con sensores (también llamados sondas) precalibrados, y deben seleccionarse teniendo en cuenta las características específicas de las instalaciones y los fluidos que se van a detectar. De este modo, se pueden seleccionar con un sensor integrado o remoto, lo que permite detectar el fluido en zonas menos accesibles.

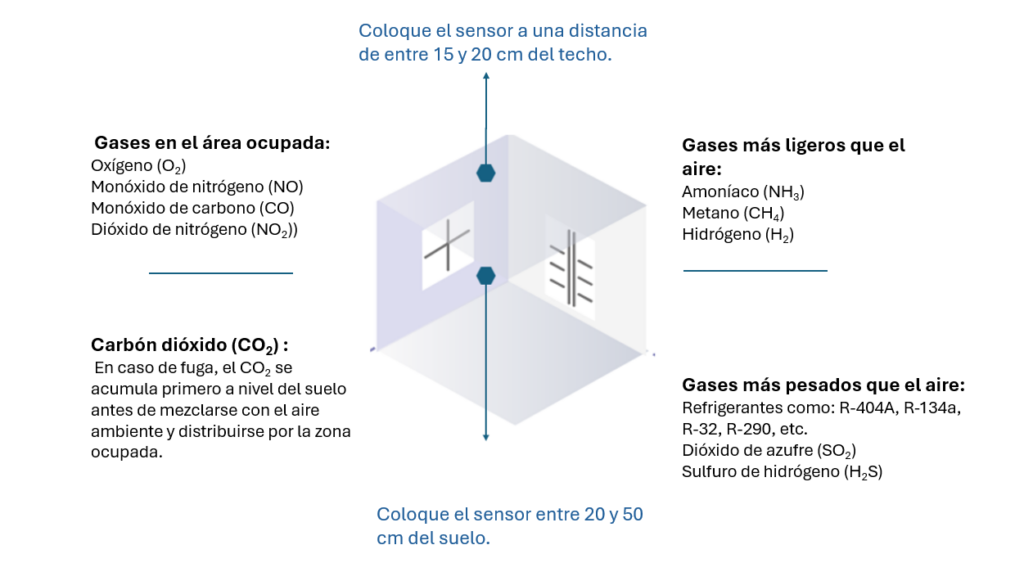

- La elección de la ubicación es fundamental. Para una eficacia óptima, hay que tener en cuenta varios criterios:
- 1.Las características del refrigerante que se deben detectar para determinar la altura de montaje.
- 2. Accesibilidad.
- 3. Los flujos de aire.
Por motivos de seguridad, coloque los sensores en la zona de vida (oxigenación).
Detección mediante medidas indirectas
Para todos los equipos con una carga superior o igual a 500 t. eq. CO2 de HFC o mezclas de HFC/HFO, pero también aquellos que contengan 100 kg o más de HFO, la normativa francesa exige la instalación de un sistema de medición indirecta. La PolarBox de Matelex es una solución IoT capaz de medir y aprender el funcionamiento de las instalaciones para alertar en caso de anomalías, como fugas o desviaciones energéticas. Mediante un algoritmo específico y la metrología asociada, permite la supervisión multicentral de instalaciones de refrigeración comercial.
Para alcanzar los objetivos de la supervisión de fugas, es esencial realizar controles y calibraciones periódicos de los dispositivos de detección. Este control se especifica además en la normativa F-Gaz III.
Verificación de los detectores
- Detectores portátiles: la verificación anual de los detectores se realiza mediante un control de umbral que permite comprobar la calibración de los aparatos. En Francia, este control anual es obligatorio según el decreto del 29 de febrero de 2016.
- Detectores fijos: es obligatorio utilizar un kit de calibración una vez al año. Este kit permite comprobar in situ la sensibilidad de los aparatos y el disparo de las alarmas cuando se alcanzan los umbrales definidos.
Climalife ofrece a sus clientes todas las soluciones de detección disponibles en el mercado. Nuestros equipos están a su disposición para ayudarle a elegir la opción más adecuada para su proyecto.
